Gorong Gorong Baja Pipa Bergelombang (Corrugated Steel Pipe Culvert) terdiri atas dua tipe yaitu :
1. Pipa Armco Nestable Flange E-100 (Armco Pipe)
Pipa Armco/Armco Nestable Flange E-100 merupakan Pipa Baja Bergelombang berbentuk setengah lingkaran (half circular). Pipa Armco dibuat dari plat baja lembaran yang diproses pembentukan gelombang (corrugate forming), tahapan selanjutnya adalah proses pelubangan pada sisi pinggir plat untuk lubang baut, kemudian proses melengkungkan plat (curving forming) untuk membentuk profil setengah lingkaran. Proses akhir adalah menekuk bending 90 derajat sisi pinggir plat yang berfungsi sebagai kupingan (arm flange) untuk baut.
Pipa Baja Bergelombang tipe Pipa armco Nestable Flange E-100 diproduksi sesuai standar tes yang berlaku mulai dari chemical analysis, ketebalan galvanis (hot dip galvanize coat thickness) dan physical properties. Didesain sesuai pembebanan jalan kelas 1 (Satu) dan kereta api dengan standar pedoman pembebanan jembatan dan jalan raya SKBI-1.3.28.1987.
Proses perakitan untuk membentuk satu lingkaran pipa Armco secara menyatukan tangkup dari dua plat baja gelombang setengah lingkaran. Dilanjutkan pemasangan baut pada sisi kupingan (arm flange). Kemudahan dan efisiensi waktu instalasi merupakan kelebihan Corrugated Steel Pipe tipe pipa armco Nestable Flange. Pipa Baja Bergelombang dipergunakan untuk konstruksi gorong gorong, saluran drainase, jembatan, terowongan, sumur, dll.
Spesifikasi dan dimensi ukuran Gorong Gorong Baja Pipa Armco:
Diameter : 400 mm – 2.000 mm.
Tebal plat : 2,0 mm – 3,5 mm
Panjang efektif : 1.000 mm
Panjang penutup lajur (end section) : 250 mm & 750 mm
Minimal tebal timbunan atas (Back Fill) : 60 cm
Menggunakan baut high tensile bolt grade 8.8 atau yang sesuai ukuran yang dibutuhkan.

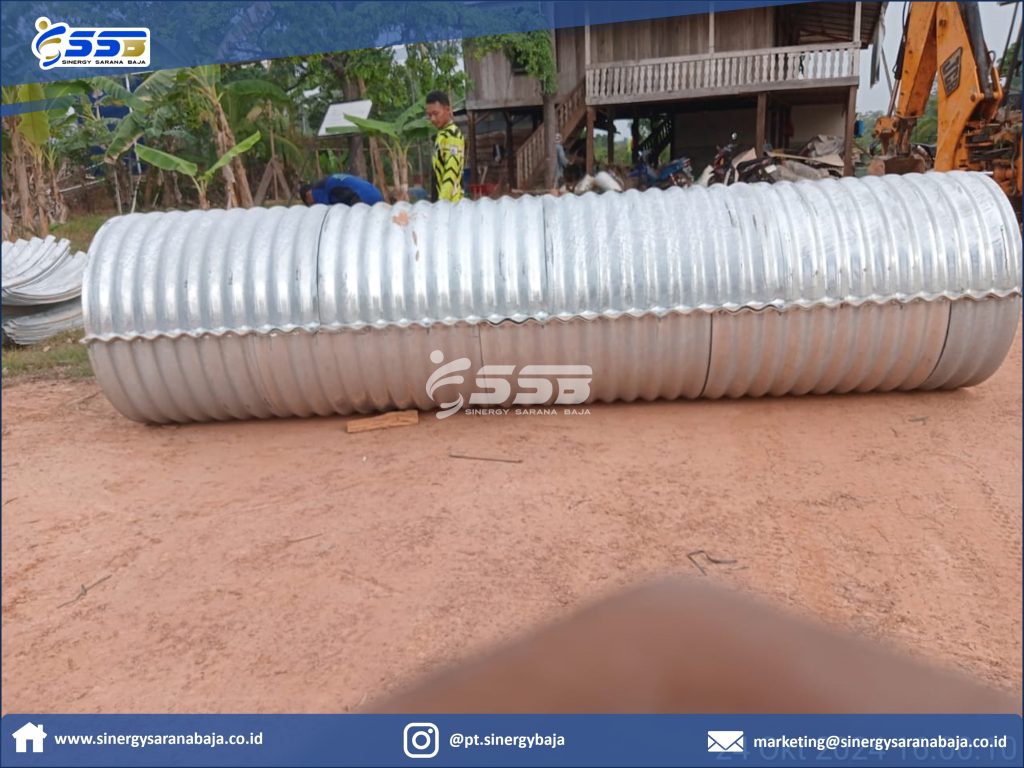

Perakitan memasang baut pada flange pipa Armco
B. Pipa MPP (Multi Plate Pipe)
Gorong Gorong Baja tipe pipa MPP Multi Plate Pipe merupakan Pipa Baja Bergelombang yang terdiri dari penyusunan lembar demi lembar plat/segmental yang sudah dibentuk radius, lalu dirakit lembar demi lembar segmen plat dengan baut sesuai dengan bentuk dan ukuran yang dibutuhkan. Diameter yang kami tawarkan antara 1.500 – 8.550 mm dengan tebal plat 3 – 7 mm.
Gorong Gorong Besi Pipa Baja Bergelombang tipe plat susun Multi Plate Pipe diproduksi sesuai standar tes yang berlaku mulai dari chemical analysis, ketebalan lapisan galvanis (hot dip galvanize coat thickness) dan physical properties. Didesain sesuai pembebanan jalan kelas 1 (Satu) dan kereta api dengan standar pedoman pembebanan jembatan dan jalan raya SKBI-1.3.28.1987. Menggunakan baut high tensile bolt grade 8.8 atau yang sesuai ukuran yang dibutuhkan.
Pipa Baja Bergelombang merupakan solusi efektif dalam perencanaan, anggaran dan waktu pengerjaan baik untuk membangun saluran drainase dan jembatan di lahan gambut, sungai dan rawa, di perkebunan sawit dan pertambangan dibandingkan kontruksi gorong gorong beton. Pipa baja bergelombang dirakit di lokasi penempatannya atau dirakit di dalam galian parit yang telah disiapkan dengan metode perakitan knock down dengan menyambung lembar demi lembar segmen plat dengan baut. Untuk instalasi sangat efisien karena hanya memerlukan 4 – 6 orang tergantung pada tipe, ukuran dan volume Pipa Armco dan pipa Multi Plate yang digunakan.
Keunggulan lainnya gorong gorong besi pipa Armco dan pipa MPP Multi Plate Pipe adalah pada durabilitas karena penurunan mutu baja jauh lebih lambat. Adapun dari aspek lingkungan, material baja eco friendly karena tidak mengandung batu, pasir dan semen.
Pipa baja bergelombang tipe Pipa Armco Nestable Flange NF E-100 dan pipa Multi Plate Pipe MPP telah menjadi alternative penggantikan jembatan kayu dan box culvert beton disebabkan memiliki beberapa keuntungan dibanding dengan penggunaan kayu ataupun beton, di antara keuntungannya antara lain:
1. Mudah dalam perencanaan dan desain.
2. Waktu pengerjaan instalasi mudah, cepat, hanya menggunakan peralatan sederhana dan tidak memerlukan tenaga ahli spesialis.
3. Biaya pemeliharaan dan penggantian jauh lebih murah, relatif mudah dan adaptif menyesuaikan keadaan di lapangan.
4. Tidak mudah rusak ataupun pecah. Memiliki umur pakai yang Panjang.
5. Anti karat korosif jangka lama karena dilapisi hot dip galvanize
6. Mudah dalam mobilisasi dan pengangkutan.
7. Dapat dipindahkan dan disimpan dari satu titik ke titik lainnya apabila sudah tidak digunakan.
8. Ketahanan yang kuat terhadap deformasi dan gempa dan mampu menyerap getaran yang ada di atasnya.
Penggunaan gorong gorong besi galvanis sebagai alternatif sangat efektif dalam pelaksanaanya, karena kekuatannya hanya dipengaruhi oleh ketebalan timbunan (soil cover) di atasnya, tanpa perlu perkuatan struktur pada lapisan di atasnya. Ketebalan lapisan timbunan tanah urug di atasnya sangat mempengaruhi kekuatan dari gorong gorong pipa baja bergelombang tersebut, dimana ketebalan minimumnya relatif kecil yaitu 60 cm untuk gorong gorong baja galvanis tipe pipa armco yang berdiameter 0,4 – 2 Meter dan ketebalan timbunan minimal 80 cm untuk gorong gorong galvanis tipe pipa mpp multi plate pipe berdiameter 1,8 Meter ke atas.
Finishing akhir produk pipa Armco Nestable Flange E-100 dan pipa MPP Multi Plate Pipe dilapisi seng (zinc coated) untuk anti karat/korosi dengan metode Hot Dip Galvanize (HDG) menurut standar ASTM A-123 dengan tebal lapisan galvanis 70 – 80 mikron untuk tebal plat baja 2 – 3,5 mm dan 82 – 85 mikron untuk tebal plat baja 4,5 – 7 mm yang mampu bertahan terhadap korosi sampai 20 – 30 tahun.
